Miejsce pochodzenia	Chiny
Nazwa handlowa	Shanghai Beyond
Orzecznictwo	ISO9001/CE/SGS
Numer modelu	BY-PL
Minimalne zamówienie	Jeden zestaw/jedna linia
Cena	Negotiation
Szczegóły pakowania	Owijanie folią PE lub pakowanie ram ze stali węglowej lub pakowanie skrzynek drewnianych zgodnie z w
Czas dostawy	50-100 dni roboczych po otrzymaniu płatności i potwierdzeniu rysunków
Możliwość Supply	50 zestawów na sezon

Nazwa produktu	Maszyny do przetwarzania ananasów	Wydajność soku	50-75%
Brix na owoce	10-20 Brix (świeże owoce)	Brix produktu końcowego	60 ~ 72 Brix (dla koncentratu)
Napięcie	380 V 50 Hz/110 V 60 Hz/415 V 50 Hz	Zużycie energii (kW)	typ oszczędzania energii, około 100-500 kW
Gwarancja	12 miesięcy

Nazwa handlowa:	Szanghaj poza
Numer modelu:	BY-MPL05
Pojemność	5-50T/godz
Surowiec	Świeży ananas
Produkt końcowy	Świeży sok NFC, sok zagęszczony, sok zagęszczony, sok klarowny, sok mętny
Wydajność soku	50-75%
Brix na owoce	10-20 Brix (świeże owoce)
Brix produktu końcowego	60 ~ 72 Brix (dla koncentratu)
Opakowanie na produkt końcowy	Aseptyczna duża torba w bębnie / szklanej butelce / butelce PET, górnym pudełku / kartonie w kształcie cegły
Orzecznictwo:	ISO9001/CE/SGS
Główny materiał na maszyny	SUS304 lub SUS316
Miejsce pochodzenia:	Chiny
Historia producenta	Ponad 10 lat
Napięcie	380 V 50 Hz/110 V 60 Hz/415 V 50 Hz
Zużycie energii (kW)	typ energooszczędny, około 100-500kw,
Potrzebny operator	Około 6-20 osób
Zużycie wody chłodzącej	Około 80-300 mln³
Zużycie pary	Około 300-5000T/H,
Potrzebne miejsce na fabrykę	Około 500-5000 mkw
Gwarancja	12 miesięcy po uruchomieniu
Serwis pogwarancyjny	Inżynierowie dostępni do obsługi maszyn za granicą

Lista wyposażenia dla linii do przetwarzania świeżego miąższu mango i soku ananasowego 2T/H
1	A	Jednostka do mycia owoców
2	A-1	Surfująca pralka do baniek mydlanych	2T/H	SUS304, zbiornik do mycia owoców (2M * 1M * 1,2M), pompa nadmuchowa wody, wentylator nadmuchowy, winda clapboard (5M * 0,8M * 4M) z urządzeniem natryskowym, prędkość windy jest regulowana za pomocą przetwornicy częstotliwości	1
3	A-2	Maszyna do sortowania taśmowego	2T/H	Głównym materiałem na sprzęt jest stal nierdzewna SUS304, materiał wspornika ramy to prostokątna stal nierdzewna SUS304, rozmiar maszyny do sortowania rolek to 4000 mm * 1200 mm (długość * szerokość), moc silnika to 1,5 kW, w tym platforma operacyjna do sortowania owoców (stal nierdzewna SUS304 ), rozmiar to 4000 mm * 600 mm	1
4	A-3	Winda klapowa ze stali nierdzewnej	2T/H	Materiał na clapboard to stal nierdzewna SUS304, materiał na wspornik ramy to prostokątna stal nierdzewna SUS304, rozmiar windy to 5000 mm * 600 mm (długość * szerokość), moc to 2,2 kW, kontrola konwersji częstotliwości	1
6	B	Jednostka krusząca i rozcierająca
7	B-1	Kruszarka do ananasów	2T/H	wykonany ze stali nierdzewnej SUS304, płyta boczna o grubości 2 mm; rozmiar zewnętrzny 1200 × 1000 × 1400 mm, moc 7,5 kW	1
8	B-2	Detonator Mango	2T/H	Rama SUS304, prędkość jest regulowana za pomocą przetwornika, gumowej płytki poruszającej, ze szczotką	1
9	B-3-1~2	przenośnik ślimakowy		Głównym materiałem na sprzęt jest stal nierdzewna SUS304, materiałem na wspornik ramy jest prostokątna stal nierdzewna SUS304, rozmiar zewnętrzny to 4000 mm × φ250 mm	2
10	B-4-1~2	Zbiornik buforowy	V=500L	SUS304, jednowarstwowy, duży otwór, dół z kwadratowym kołnierzem, regulowane nóżki	2
11	B-5-1~2	Pompa śrubowa	2T/H	Klasa sanitarna, ciśnienie wylotowe ≤0,6 MPa	2
12	B-6	Podgrzewacz rurowy	2T/H	SUS304, typ rurowy, ogrzewanie parowe bezpośrednio, temperatura wylotowa 85-90 ℃, temperatura jest kontrolowana ręcznie	1

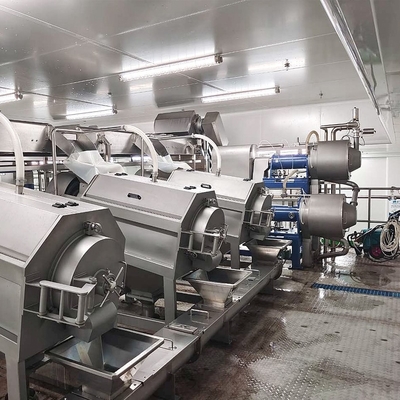

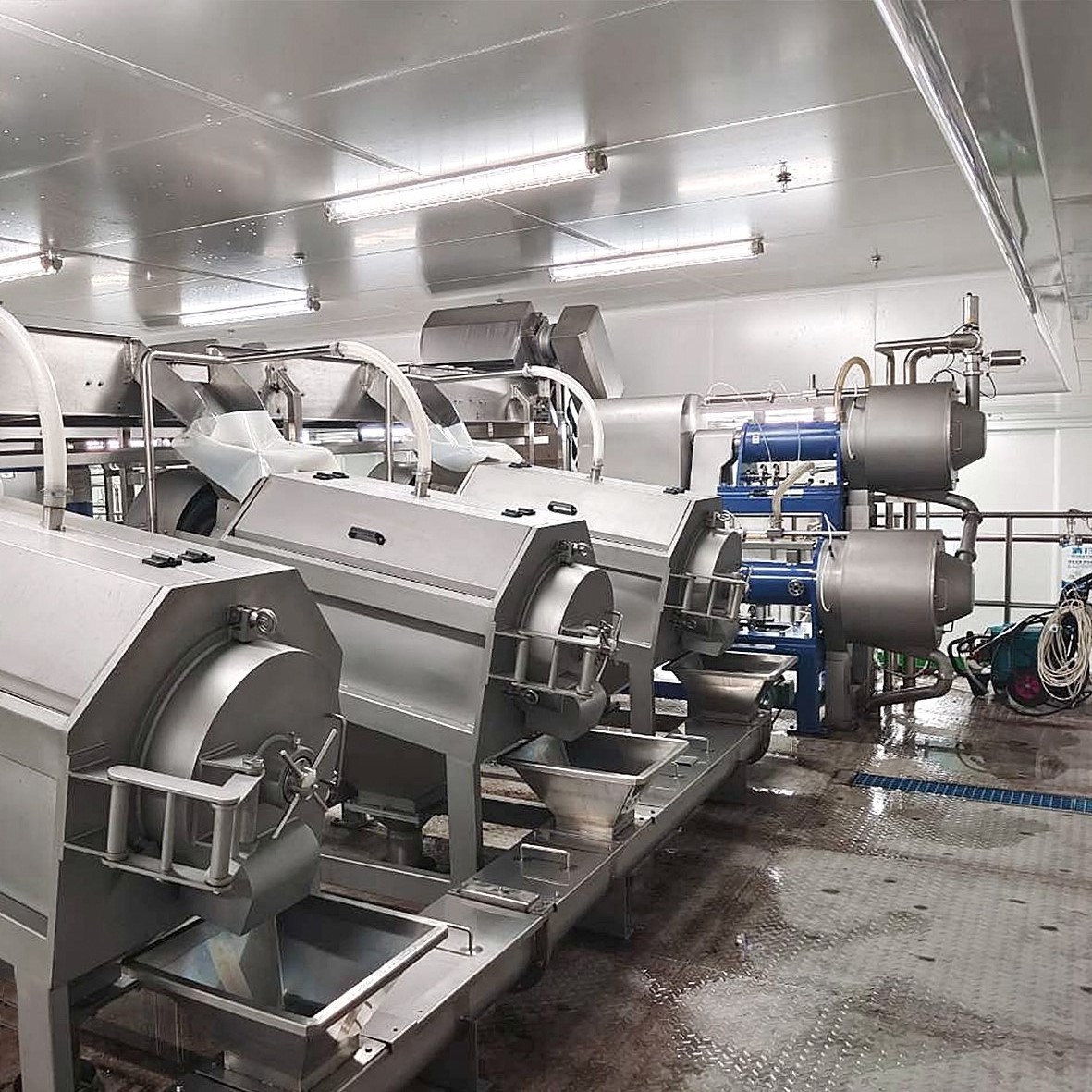

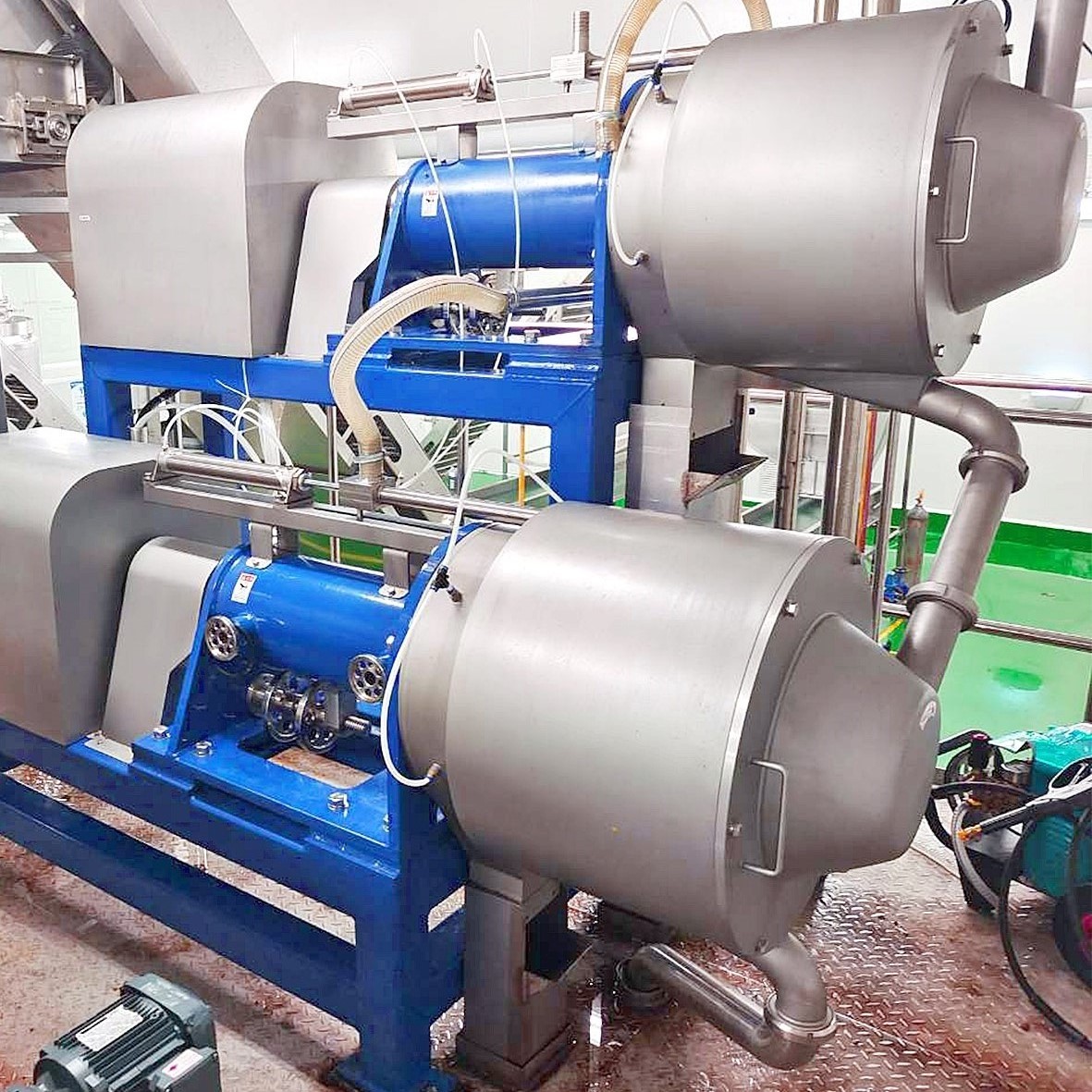

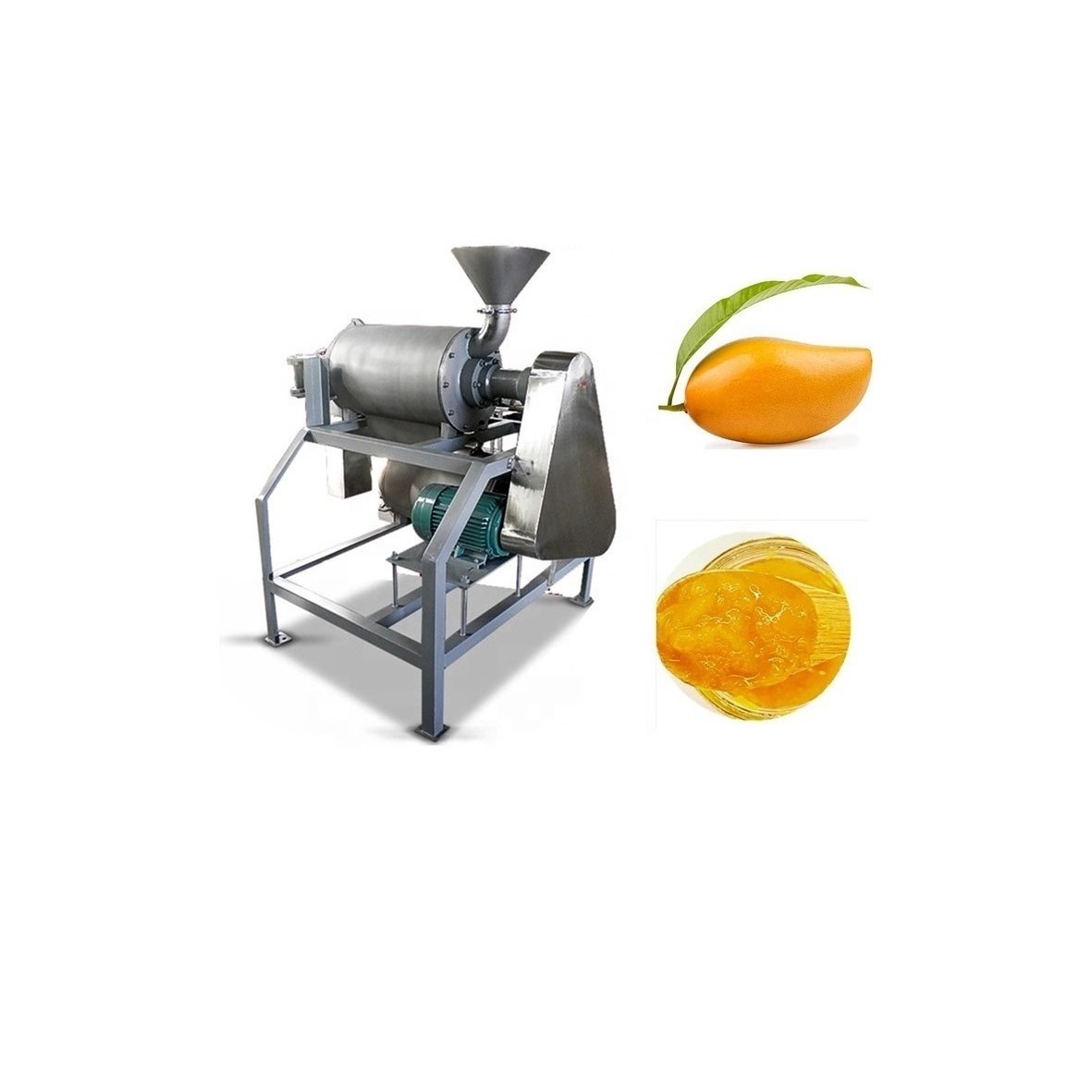

13	B-7	Podwójna scena maszyna do rozcierania	2T/H	SUS304, roztwarzanie dwustopniowe, prędkość obrotowa pierwszego stopnia 960 obr./min, średnica otworu sita 1,0 mm, drugi stopień 1200 obr./min, średnica otworu sita 0,6 mm	1
14	B-8	Wyciskacz spiralny	2T/H	Główna część sprzętu przyjmuje SUS304, a prędkość nadchodzących odpadów jest regulowana, kontrola częstotliwości	1

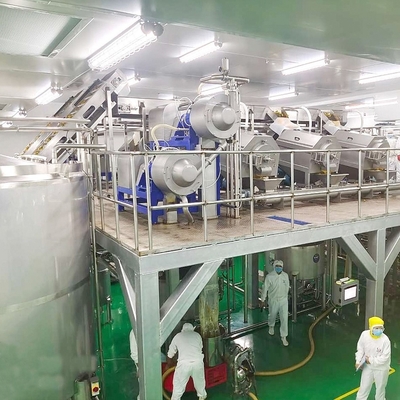

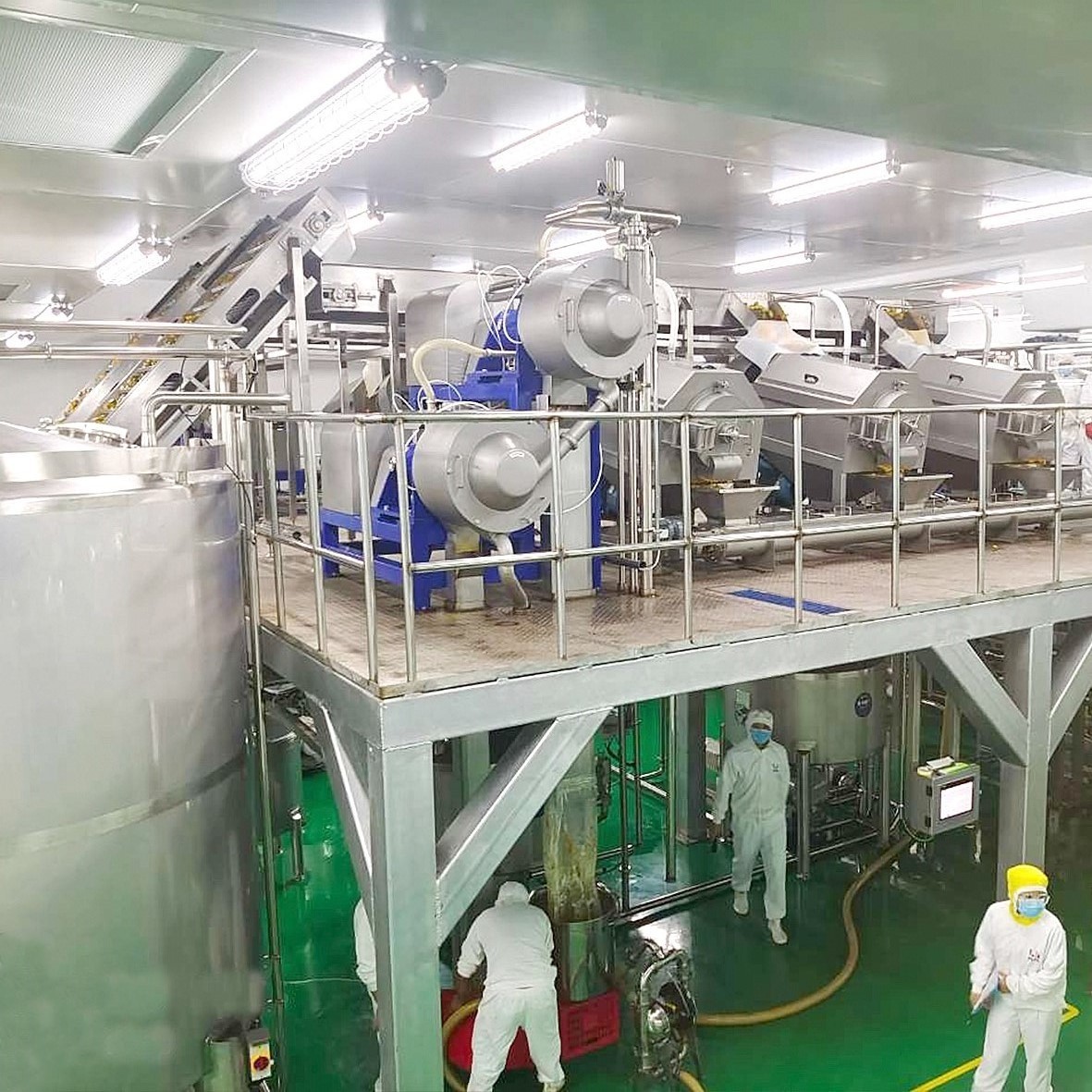

15	B-9	Kruszenie i platforma do rozcierania		rama ze stali węglowej, zewnętrzna powłoka z farby antykorozyjnej, blacha ryflowana ze stali nierdzewnej, klatka schodowa z poręczą, odpływ wody w części środkowej	1
17	C	Jednostka koncentrująca i przechowująca
18	C-1	Tymczasowy Zbiornik	4000L	SUS304, dwuwarstwowy, na górze z niecentralnym mieszadłem pionowym, kulą natryskową CIP, regulowanymi nogami, drabinką, cyfrowym termometrem pokazowym, nasadką oddechową	2
19	C-2	Pompa śrubowa	2T/H	Klasa sanitarna, ciśnienie wylotowe ≤0,6 MPa	1
20	C-3-1~2	Pompa wirowa	10T/godz	Stal nierdzewna SUS304, wysokość podnoszenia 24 metry, uszczelnienie mechaniczne, silnik ABB	1
21	C-4	Jednostopniowy parownik z wymuszonym obiegiem	Q=1T/H	SUS304, w pełni automatyczne sterowanie PLC, wydajność parowania 1T/H	1
22	C-5	Zbiornik buforowy	V=2000L	SUS304, jednowarstwowy, na górze z niecentralnym mieszadłem pionowym, kulą natryskową CIP, regulowanymi nogami, drabinką, cyfrowym termometrem pokazowym, nasadką oddechową	1
23	C-6	Pompa śrubowa	Q=2T/H	klasa spożywcza, ciśnienie wylotowe ≤0,6 MPA	1
25	D	Sterylizująca jednostka napełniająca
26	D-1	Sterylizator rura w rurce	0,5 T/godz	zastosuj w pełni automatyczne sterowanie Simens PLC, temperatura sterylizacji 105 ℃, 60 s, temperatura na wylocie materiału 30 ℃, brytyjski system sterowania parą Spirax Sarco, z jednostką czyszczącą CIP	1
27	D-2	Jednostka odgazowująca	0,5 T/godz	Sterowanie automatyczne, SUS304, ze zbiornikiem odgazowującym, pompą próżniową i pompą materiału, poziom kontroli czujnika różnicy ciśnień Labom	1
28	D-3	Homogenizator	0,5 T/godz	SUS304, maksymalne ciśnienie 25Mpa, z szafką startową, sterowanie z konwersją częstotliwości	1
29	D-4	Aseptyczna maszyna do napełniania dużych worków	0,5 T/godz	Aseptyczna napełniarka do dużych worków, 220 kg, pojedyncze głowice, sterowanie automatyczne, system samoochylania, z bezsilnikowym przenośnikiem rolkowym	1
31	mi	Jednostka mieszająca
32	E-1	Zbiornik emulgatora	1500L	Stal nierdzewna SUS304, izolacja PU 60 mm, szybkie mieszanie 1400 obr./min na dole, cyfrowy termometr z wyświetlaczem, wbudowana skala, stożkowa pokrywa, kulka czyszcząca CIP, czujnik wysokiego i niskiego poziomu, specjalny lejek do cukru	1
33	E-2	Pompa wirowa	10T/godz	Stal nierdzewna SUS304, wysokość podnoszenia 24 metry, uszczelnienie mechaniczne, silnik ABB	1
34	E-3	Filtr dwururowy	10T/godz	Stal nierdzewna SUS304, siatka 200, siatka filtracyjna ze stali nierdzewnej, podwójna rura	1
35	E 4	Rozpuszczalna platforma		Stal nierdzewna SUS304, płyta wzorcowa ze stali nierdzewnej, poręcz i drabina, scentralizowany drenaż, rozmiar około 120012001200mm	1
36	E-5-1~3	Zbiornik do blendowania	6000L	Stal nierdzewna SUS304, jednowarstwowa, mieszadło mimośrodowe, 36 obr./min, hermetyczny właz, cyfrowy termometr z wyświetlaczem, kulka czyszcząca CIP, regulowane nóżki, dysza do rozpylania kwasu, zawór do pobierania próbek	3
37	E-6	Pompa wirowa	10T/godz	Stal nierdzewna SUS304, głowica pompy ma wysokość 36, uszczelnienie mechaniczne, silnik ABB	1
38	E-7	Odwrócona pompa śrubowa	5T/H	Odwrócona pompa śrubowa, z dynamicznym wózkiem, może być podnoszona, prędkość regulowana bezstopniowo, część dotykana produktem to stal nierdzewna SU304L	1
39	E-8	Filtr dwubębnowy	10T/godz	Stal nierdzewna SUS304, siatka 40, siatka filtracyjna ze stali nierdzewnej, podwójne rurki	1
40	E-9	Platforma do blendowania		SUS304, płyta wzorcowa ze stali nierdzewnej, poręcz, drabina, scentralizowany drenaż, rozmiar 4500 * 800 * 1800 mm	1
42	F	Jednostka sterylizująca i napełniająca

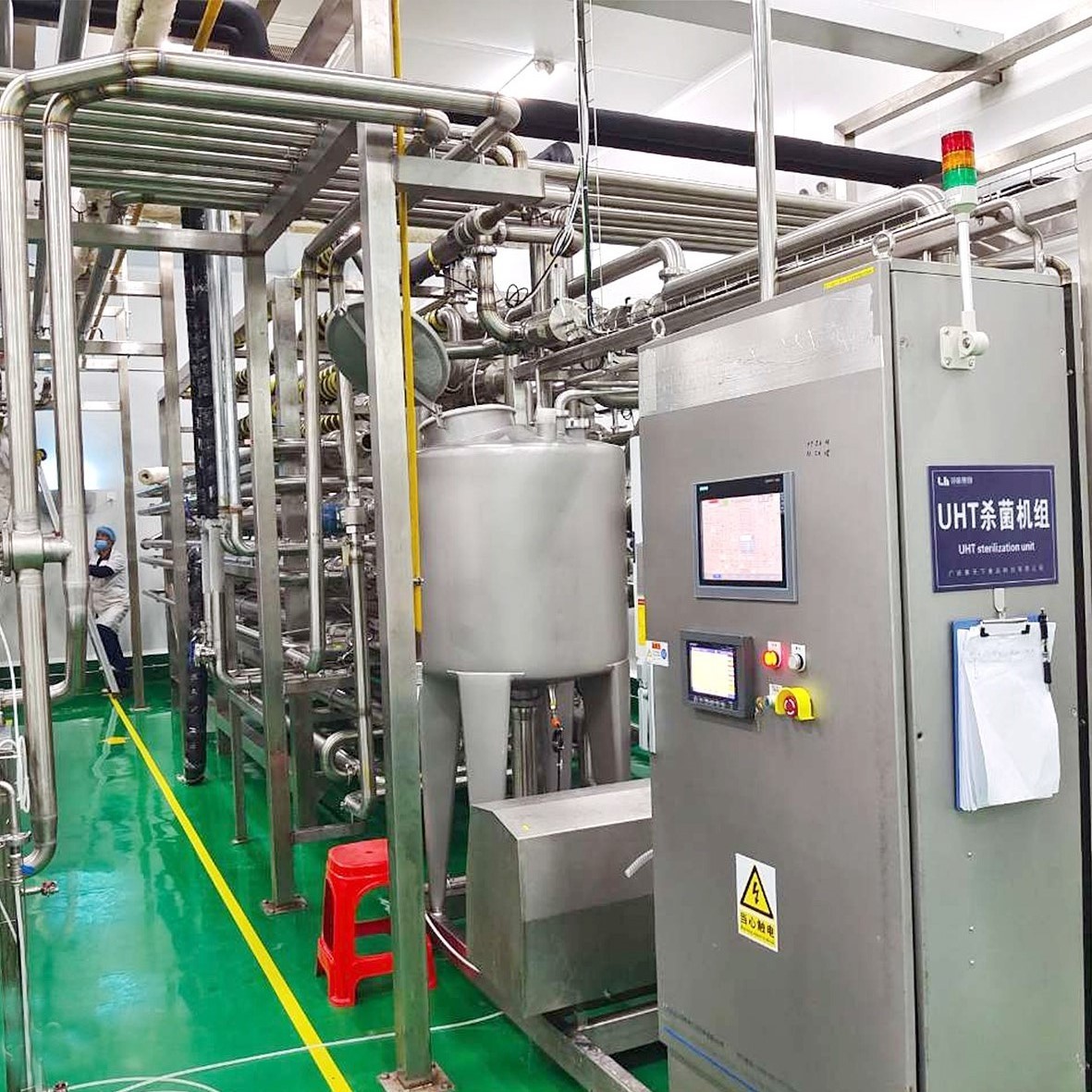

43	F-1	Sterylizator rurkowy	Q=6T/godz	Materiał: typ rurowy SUS 304, zakres temperatur sterylizacji: 25 ~ 50 ℃ → 95 ℃ (30 S) (sterylizacja) → 88 ℃ (napełnianie na gorąco) Spirax sarco układ zaworów upustowych i regulacyjnych, odwadniacz, Niemcy Czujnik temperatury Jumo.Niemcy Regulator wody w wieży Burkert, zawór pneumatyczny GEA / APV, bezpapierowy rejestrator temperatury, sterowanie ekranem dotykowym Siemens PLC, z systemem samooczyszczania CIP	1
44	F-2	Odgazowywacz próżniowy	Q=6T/godz	SUS304, przetwornik różnicy ciśnień, pompa próżniowa z cyrkulacją wody, stopień próżni roboczej-0,08 MPa, pionowa wielostopniowa pompa odśrodkowa, sterowanie z konwersją częstotliwości	1
45	F-3	Homogenizator	Q=6T/godz	SUS304, maksymalne ciśnienie 25Mpa, z szafką startową, sterowanie z konwersją częstotliwości	1

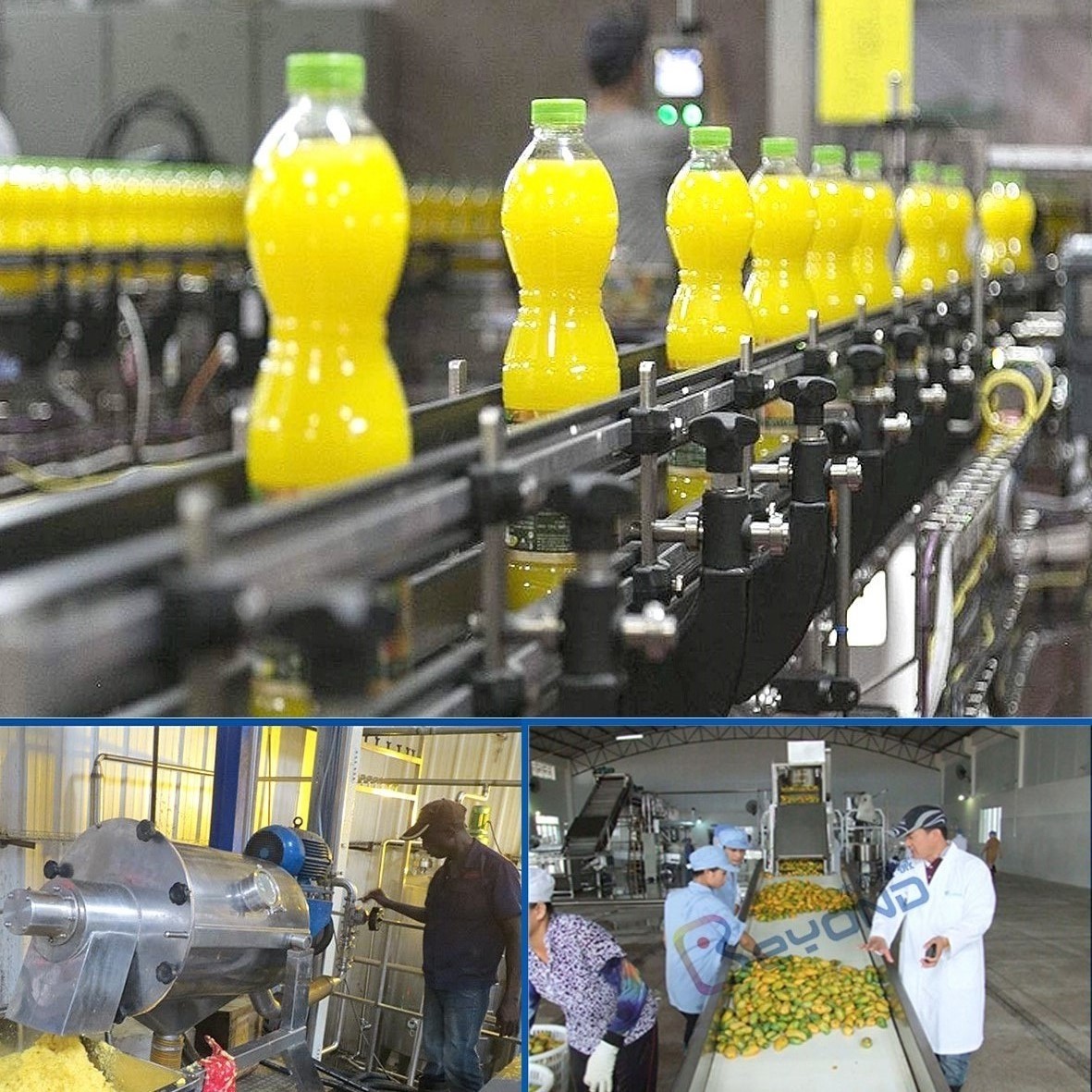

46	F-4	Maszyna do napełniania butelek PET	Q=6T/godz	500 ml / b, 12000B / h, sterylizacja butelek z pochyleniem, tunel chłodzący w sprayu, łańcuch przenośnika, z koderem daty atramentowej, suszarką, maszyną do etykietowania, maszyną do etykietowania termokurczliwego, maszyną do owijania folią termokurczliwą, maszyną do pakowania kartonów itp.	1
48	G	Jednostka ciepłej wody
49	G-1	Zbiornik gorącej wody	V=3000L	SUS304, 60mm PU ochrona cieplna, górna i dolna stożkowa głowica 15 °, hermetyczny właz, zawór oddechowy, termometr z cyfrowym wyświetlaczem, rurka przelewowa, płyta przeciwwirowa, wlot czystej wody, dysza zwrotna gorącej wody, szklana rurka wskaźnik, typ pływaka kulowego czujnik poziomu wysokiego, średniego, niskiego, spustu dolnego z cięgłem, nóżki regulowane, drabinka	1
50	G-2	Pompa wirowa	Q=5T/godz	SUS304, wysokość podnoszenia 36 metrów, uszczelnienie mechaniczne	1
51	G-3	Podgrzewacz palet	Q=5T/godz	SUS304, ogrzewanie parowe bezpośrednio, płyta Proof Pressure 8kg, 60-95 ℃	1
52	G-4	System kontroli temperatury		Zawór redukcyjny K Spirax sarco, system pułapek, zawór odcinający znanej chińskiej marki, przyrząd parowy	1
54	H	Jednostka CIP
55	H	System CIP	3*3000L	Trzy zbiorniki, pojedynczy obieg, półautomatyczny CIP, dwuwarstwowy zbiornik izolacyjny, materiał zbiornika stal nierdzewna SUS304, zbiornik na kwas i zasady z mieszadłem, system alarmowy wysokiego i niskiego poziomu cieczy, automatyczna kontrola temperatury Spirax Sarco, czujnik temperatury JUMO, pompa postępu marki Shanghai YUAN 1 sztuka , 20T / H, podnośnik pompujący 36M, 300L zbiornik na stężony kwas i zasady, którego materiałem jest SUS316L , USA importowały pneumatyczną pompę membranową dwie sztuki.	1
56	R	Pompa powrotna CIP	20T/godz	SUS316L, podnośnik 24 m, uszczelnienie mechaniczne, silnik ABB	2
59	I	Część instalacyjna
60	I-1	system rurociągów produktu		Rurociąg CIP, rurociąg przetwarzający i rurociąg kanalizacyjny całego sprzętu z Beyond, a także wszystkie potrzebne zawory, mierniki, norma ISO (Φ63, Φ51, Φ38 itp.), Standard gwintu okrągłego SMS	1
61	I-2	system rurociągów zasilających		w tym rurociąg parowy sprzętu (rura ze stali węglowej), rurociąg wody lodowej (rura ocynkowana ogniowo), woda z kranu (ocynk ogniowy ) i rurociąg sprężonego powietrza (rura ze stali węglowej), a także potrzebne zawory, mierniki, bez izolacji rur, kupujący podłącza główną rurę do wymaganej pozycji	1
62	I-3	szafy rozdzielcze elektryczne		w tym wszystkie szafy sterownicze urządzeń Beyond Provided i szafy sterownicze na miejscu w głównym warsztacie, wykonane ze stali nierdzewnej SUS304	1
63	I-4	elektryczny system dystrybucji		Wszystkie potrzebne kable i powiązane części elektryczne do instalacji (kabel, wspornik, elastyczna rura itp.) sprzętu Beyond	1
64	I-5	koszt instalacji i uruchomienia		instalacja i uruchomienie sprzętu od firmy sprzedawcy (Beyond), klient oferuje narzędzia instalacyjne (spawarka, maszyna do cięcia, płaska maszyna itp.)	1
