Miejsce pochodzenia	Chiny
Nazwa handlowa	Shanghai Beyond
Orzecznictwo	ISO9001/CE/SGS
Numer modelu	BY-PL
Minimalne zamówienie	Jeden zestaw/jedna linia
Cena	Negotiation
Szczegóły pakowania	Owijanie folią PE lub opakowanie ze stali węglowej lub opakowanie drewniane zgodnie z wymaganiami kl
Czas dostawy	50-100 dni roboczych po otrzymaniu płatności i potwierdzeniu rysunków
Możliwość Supply	50 zestawów na sezon

Nazwa produktu	Maszyny do przetwarzania ananasów	Wydajność soku	50-75%
Brix wejściowy owoców	10-20brix (świeże owoce)	Brix produktu końcowego	60 ~ 72 Brix (dla koncentratu)
Napięcie	380V 50Hz/110V 60Hz/415V 50Hz	Pobór mocy (kw)	typ oszczędzania energii, około 100-500kw
Gwarancja	12 miesięcy

Nazwa handlowa:	Poza Szanghajem
Numer modelu:	BY-MPL05
Pojemność	5-50T/H
Surowiec	Świeży ananas
Produkt końcowy	Świeży sok NFC, sok zagęszczony, sok zagęszczony, sok klarowny, sok mętny
Wydajność soku	50-75%
Brix wejściowy owoców	10-20brix (świeże owoce)
Brix produktu końcowego	60 ~ 72 Brix (dla koncentratu)
Opakowanie na produkt końcowy	Aseptyczna duża torba w bębnie / szklanej butelce / butelce PET, górne pudełko szczytowe / karton w kształcie cegły
Orzecznictwo:	ISO9001/CE/SGS
Główny materiał do maszyn	SUS304 lub SUS316
Miejsce pochodzenia:	Chiny
Historia producenta	Ponad 10 lat
Napięcie	380V 50Hz/110V 60Hz/415V 50Hz
Pobór mocy (kw)	typ energooszczędny, około 100-500kw,
Potrzebny operator	Około 6-20 osób
Zużycie wody chłodzącej	Około 80-300 M³
Zużycie pary	Około 300-5000 T/H,
Potrzebna przestrzeń fabryczna	Około 500-5000 mkw
Gwarancja	12 miesięcy po uruchomieniu
Serwis pogwarancyjny	Inżynierowie dostępni do obsługi maszyn za granicą

Lista wyposażenia dla linii procesowej ze świeżej pulpy mango i soku ananasowego 2T/H
1	A	Urządzenie do mycia owoców

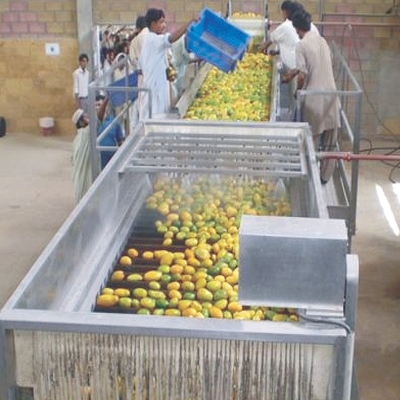

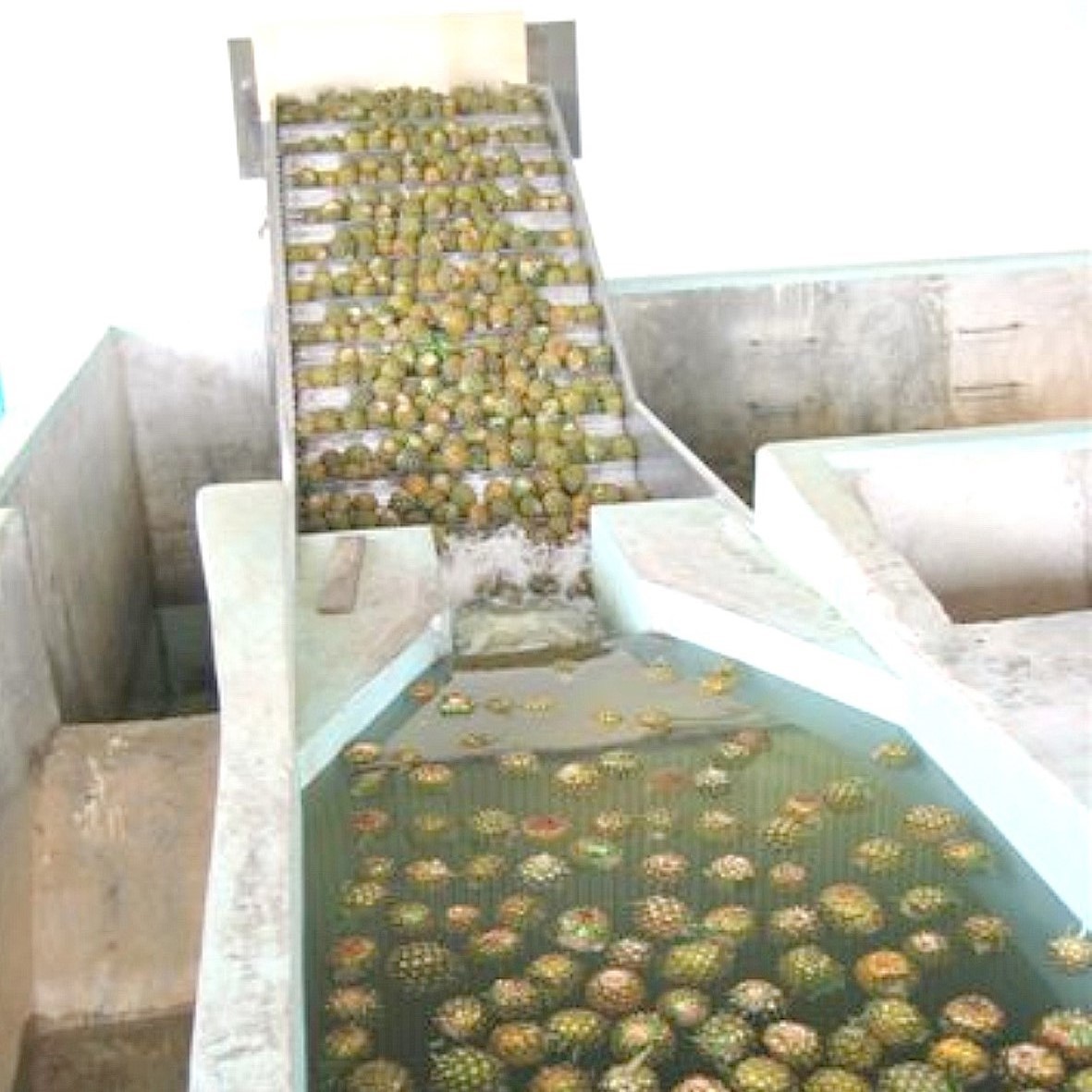

2	A-1	Surfingowa pralka bąbelkowa	2T/H	SUS304, zbiornik do mycia owoców (2M * 1M * 1,2M), pompa nadmuchu wody, wentylator nadmuchowy, winda klapowa (5M * 0,8M * 4M) z urządzeniem natryskowym, prędkość windy jest regulowana za pomocą przetwornicy częstotliwości	1

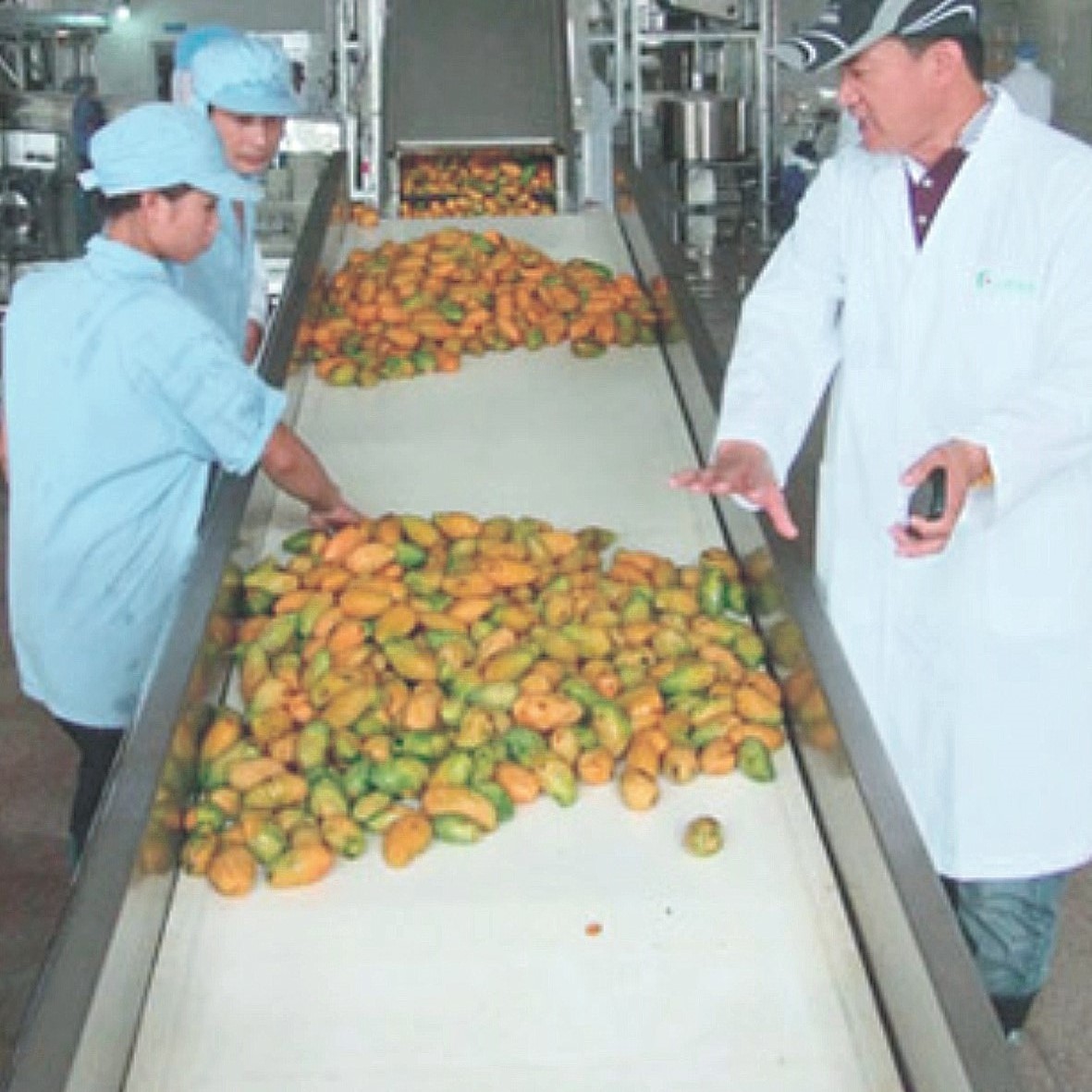

3	A-2	Maszyna do sortowania taśmowego	2T/H	Głównym materiałem na sprzęt jest stal nierdzewna SUS304, materiałem na wspornik ramy jest prostokątna stal nierdzewna SUS304, rozmiar maszyny do sortowania rolkowego to 4000 mm * 1200 mm (długość * szerokość), moc silnika to 1,5 kW, w tym platforma do sortowania owoców (stal nierdzewna SUS304 ), rozmiar to 4000 mm * 600 mm	1
4	A-3	Winda do klap ze stali nierdzewnej	2T/H	Materiał na klapę to stal nierdzewna SUS304, materiał na wspornik ramy to prostokątna stal nierdzewna SUS304, rozmiar windy to 5000 mm * 600 mm (długość * szerokość), moc to 2,2 kW, kontrola konwersji częstotliwości	1
6	B	Jednostka krusząca i rozcierająca
7	B-1	Kruszarka do ananasów	2T/H	wykonany ze stali nierdzewnej SUS304, płyta boczna o grubości 2 mm; wymiary zewnętrzne 1200 × 1000 × 1400 mm, moc 7,5 kW	1
8	B-2	Odkamieniacz mango	2T/H	Rama SUS304, prędkość jest regulowana za pomocą przetwornika, gumowej płyty ruchomej, ze szczotką	1
9	B-3-1~2	przenośnik ślimakowy		Głównym materiałem na sprzęt jest stal nierdzewna SUS304, materiałem na wspornik ramy jest prostokątna stal nierdzewna SUS304, rozmiar zewnętrzny to 4000 mm × φ250 mm	2
10	B-4-1~2	Zbiornik buforowy	V=500L	SUS304, jednowarstwowy, duży otwór, dno z kwadratowym wylotem kołnierza, regulowane nogi	2
11	B-5-1~2	Pompa śrubowa	2T/H	Klasa sanitarna, ciśnienie wyjściowe ≤0,6 MPa	2
12	B-6	Podgrzewacz rurowy	2T/H	SUS304, typ rurowy, ogrzewanie parowe bezpośrednio, temperatura wylotowa 85-90 ℃, temperatura jest sterowana ręcznie	1
13	B-7	Podwójny etap maszyna do roztwarzania	2T/H	SUS304, roztwarzanie dwustopniowe, prędkość obrotowa pierwszego stopnia 960 obr./min, średnica otworu sita 1,0 mm, drugi stopień 1200 obr./min, średnica otworu sita 0,6 mm	1
14	B-8	Wyciskacz spiralny	2T/H	Główna część urządzenia przyjmuje SUS304, a prędkość nadchodzących odpadów jest regulowana, regulacja częstotliwości	1
15	B-9	Kruszenie i platforma do roztwarzania		rama ze stali węglowej, zewnętrzna powłoka z farbą antykorozyjną, blacha ryflowana ze stali nierdzewnej, schody z poręczą, odpływ wody w środku	1
17	C	Jednostka koncentracji i przechowywania
18	C-1	Tymczasowy Zbiornik	4000L	SUS304, podwójna warstwa, na górze z niecentralnym pionowym mieszadłem, kula natryskowa CIP, regulowane nogi, drabina, cyfrowy termometr pokazowy, nasadka oddechowa	2
19	C-2	Pompa śrubowa	2T/H	Klasa sanitarna, ciśnienie wyjściowe ≤0,6 MPa	1
20	C-3-1~2	Pompa wirowa	10T/H	Stal nierdzewna SUS304, winda 24 metry, uszczelnienie mechaniczne, silnik ABB	1
21	C-4	Parownik z wymuszonym obiegiem jednostopniowym	Q=1T/H	SUS304, w pełni automatyczne sterowanie PLC, wydajność parowania 1T / H	1
22	C-5	Zbiornik buforowy	V=2000L	SUS304, jednowarstwowy, na górze z niecentralnym pionowym mieszadłem, kulą natryskową CIP, regulowanymi nogami, drabiną, cyfrowym termometrem pokazowym, nasadką oddechową	1
23	C-6	Pompa śrubowa	Q=2T/H	klasa spożywcza, ciśnienie wylotowe ≤0.6MPA	1
25	D	Sterylizująca jednostka napełniająca
26	D-1	Sterylizator rura w rurce	0,5T/H	przyjąć w pełni automatyczne sterowanie PLC Simens, temperatura sterylizacji 105 ℃, 60 s, temperatura na wylocie materiału 30 ℃, brytyjski system sterowania parą Spirax Sarco, z jednostką czyszczącą CIP	1
27	D-2	Jednostka odgazowująca	0,5T/H	Sterowanie automatyczne, SUS304, ze zbiornikiem odgazowującym, pompą próżniową i pompą materiałową, Poziom kontroli czujnika różnicy ciśnień Labom	1
28	D-3	Homogenizator	0,5T/H	SUS304, maksymalne ciśnienie 25Mpa, z szafką startową, sterowanie z konwersją częstotliwości	1
29	D-4	Aseptyczna maszyna do napełniania dużych worków	0,5T/H	Aseptyczny wypełniacz dużych worków, 220 kg, pojedyncze głowice, automatyczne sterowanie, system samoczynny, z przenośnikiem rolkowym bez silnika	1
31	mi	Jednostka mieszająca
32	E-1	Zbiornik emulsyfikacyjny	1500L	Stal nierdzewna SUS304, izolacja PU 60 mm, szybkie mieszanie 1400 obr./min na dole, termometr z wyświetlaczem cyfrowym, wbudowana waga, pokrywa stożkowa, kulka czyszcząca CIP, czujnik wysokiego i niskiego poziomu, specjalny lejek do cukru	1
33	E-2	Pompa wirowa	10T/H	Stal nierdzewna SUS304, winda 24 metry, uszczelnienie mechaniczne, silnik ABB	1
34	E-3	Filtr dwururowy	10T/H	Stal nierdzewna SUS304, siatka 200, siatka filtracyjna ze stali nierdzewnej, podwójna rura	1
35	E 4	Platforma rozpuszczająca		Stal nierdzewna SUS304, płyta modelowa ze stali nierdzewnej, poręcz i drabina, scentralizowany drenaż, rozmiar to około 1200 * 1200 * 1200 mm	1
36	E-5-1~3	Zbiornik do mieszania	6000L	Stal nierdzewna SUS304, jednowarstwowa, mieszadło poza środkiem, 36 obr./min, szczelny właz, termometr z wyświetlaczem cyfrowym, kulka czyszcząca CIP, regulowane nogi, dysza rozpylająca kwas, zawór próbki	3
37	E-6	Pompa wirowa	10T/H	Stal nierdzewna SUS304, głowica pompy ma 36 wind, uszczelnienie mechaniczne, silnik ABB	1
38	E-7	Odwrócona pompa śrubowa	5T/H	Odwrócona pompa śrubowa, z dynamicznym wózkiem, może być podnoszona, prędkość regulowana bezstopniowo, część dotknięta produktem to stal nierdzewna SU304L	1
39	E-8	Filtr dwubębnowy	10T/H	Stal nierdzewna SUS304, siatka 40, siatka filtracyjna ze stali nierdzewnej, podwójne rurki	1
40	E-9	Platforma do mieszania		SUS304, płyta wzorcowa ze stali nierdzewnej, poręcz, drabina, scentralizowany drenaż, rozmiar 4500 * 800 * 1800 mm	1
42	F	Jednostka sterylizująca i napełniająca
43	F-1	Sterylizator rurkowy	Q=6T/h	Materiał: typ rurowy SUS 304, Zakres temperatur sterylizacji: 25 ~ 50 ℃ → 95 ℃ (30 S) (sterylizacja) → 88 ℃ (napełnianie na gorąco) System zaworów upustowych i regulacyjnych Spirax sarco, odwadniacz, czujnik temperatury Jumo w Niemczech.Niemcy Regulator wody w wieży Burkert, zawór pneumatyczny GEA / APV, elektroniczny rejestrator temperatury, sterowanie ekranem dotykowym Siemens PLC, z samoczynnym systemem czyszczenia CIP	1
44	F-2	Odgazowywacz próżniowy	Q=6T/h	SUS304, przetwornik różnicy ciśnień, pompa próżniowa z obiegiem wody, stopień podciśnienia roboczego-0,08 MPa, pionowa wielostopniowa pompa odśrodkowa, sterowanie z przetwornicą częstotliwości	1
45	F-3	Homogenizator	Q=6T/h	SUS304, maksymalne ciśnienie 25Mpa, z szafką startową, sterowanie z konwersją częstotliwości	1
46	F-4	Maszyna do napełniania butelek PET	Q=6T/h	500 ml / b, 12000 B / h, sterylizacja butelek przechylnych, tunel chłodzący natryskowy, łańcuch przenośnikowy, z datownikiem atramentowym, suszarka, maszyna do etykietowania, maszyna do etykietowania termokurczliwego, maszyna do pakowania w folię termokurczliwą, maszyna do pakowania kartonów itp.	1
48	G	Jednostka ciepłej wody
49	G-1	Zbiornik gorącej wody	V=3000L	SUS304, 60 mm zachowanie ciepła PU, górna i dolna głowica stożkowa 15 °, szczelny właz, zawór oddechowy, termometr z wyświetlaczem cyfrowym, rurka przelewowa, płyta przeciwwirowa, wlot czystej wody, dysza zwrotna gorącej wody, wskaźnik szklanej rurki, pływak kulowy czujnik wysokiego, średniego, niskiego poziomu, dolnego zaworu upustowego z cięgłem, regulowanymi nogami, drabinką	1
50	G-2	Pompa wirowa	Q=5T/h	SUS304, winda 36 metrów, uszczelnienie mechaniczne	1
51	G-3	Grzałka palety	Q=5T/h	SUS304, ogrzewanie parowe bezpośrednio, ciśnienie płyty 8kg, 60-95 ℃	1
52	G-4	System kontroli temperatury		Zawór redukcyjny K Spirax sarco, system pułapek, zawór odcinający znanej chińskiej marki, przyrząd parowy	1
54	H	Jednostka CIP
55	H	System CIP	3*3000L	Trzy zbiorniki, pojedynczy obieg, Semi-auto CIP, dwuwarstwowy zbiornik izolacyjny, materiał zbiornika stal nierdzewna SUS304, zbiornik na kwas i zasady z mieszadłem, system alarmowy wysokiego i niskiego poziomu cieczy, automatyczna kontrola temperatury Spirax Sarco, czujnik temperatury JUMO, pompa postępu marki Shanghai YUAN 1 sztuka , 20T / H, podnośnik pompujący 36M, 300L stężony zbiornik na kwasy i zasady, którego materiałem jest SUS316L, USA importowały dwie sztuki pneumatycznej pompy membranowej.	1
56	R	Pompa powrotna CIP	20T/H	SUS316L, winda 24m, uszczelnienie mechaniczne, silnik ABB	2
59	I	Część instalacyjna
60	I-1	system rur produktu		Rurociąg CIP, rurociąg przetwórczy i rurociąg kanalizacyjny całego sprzętu z Beyond, a także wszystkie potrzebne zawory, mierniki, standard ISO (Φ63, Φ51, Φ38 itp.), Standard gwintu okrągłego SMS	1
61	I-2	system rur zasilających,		w tym rurociąg parowy urządzenia (rura ze stali węglowej), rurociąg wody lodowej (rura ocynkowana ogniowo), woda z kranu (ocynkowana ogniowo ) i rurociąg sprężonego powietrza (rura ze stali węglowej), a także potrzebne zawory, mierniki, bez izolacji rur, kupujący podłącza główną rurę do wymaganej pozycji	1
62	I-3	szafy rozdzielcze,		w tym wszystkie szafy sterownicze urządzeń Beyond Provided i szafy sterownicze w głównym warsztacie, wykonane ze stali nierdzewnej SUS304	1
63	I-4	elektryczny system dystrybucji,		Wszystkie potrzebne kable i powiązane części elektryczne do instalacji (kabel, podpora, elastyczna rurka itp.) sprzętu Beyond	1
64	I-5	koszt instalacji i uruchomienia		instalacja i uruchomienie na sprzęcie firmy sprzedającego (Beyond), oferta klienta narzędzia instalacyjne (spawarka, maszyna do cięcia, maszyna płaska itp.) oraz materiały eksploatacyjne do instalacji (kije spawalnicze ze stali nierdzewnej, kije do spawania węglowego, energia elektryczna, argon itp.)	1
